材質：尼龍66
型號：55系列
優勢：貨源充足，廠家直發
手機網站
客服微信

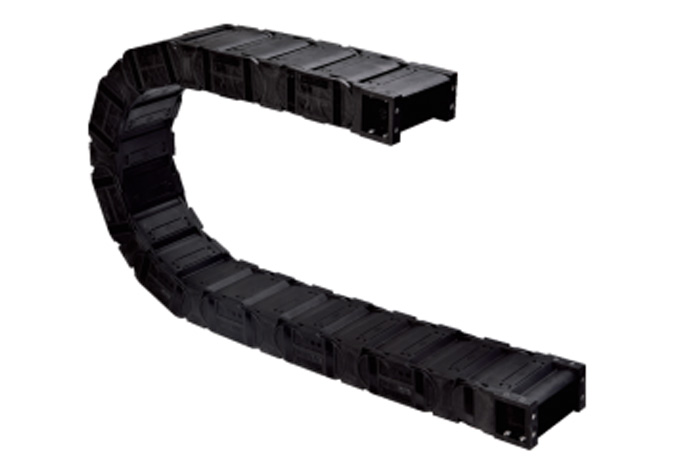

強力型拖鏈55.01系列
型號：55系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |

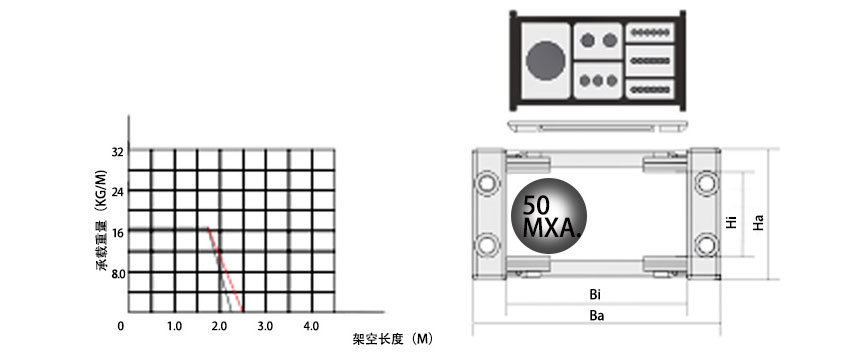

主要技術參數

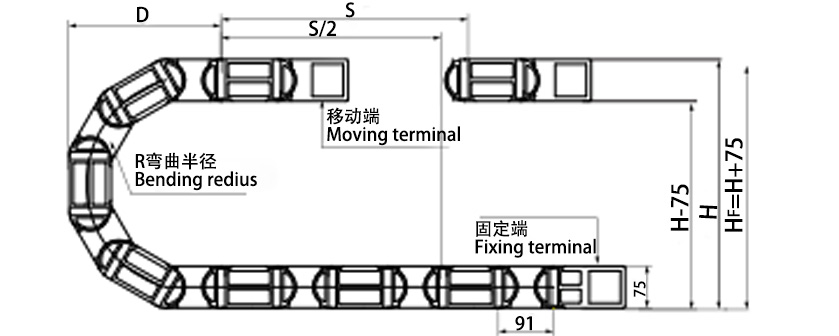

節距=91mm，每米節數=11，鏈長=S/2+K，S=形成距離，K=兀?！鞍踩|(zhì)量”
Pitch=91mm，number of pitches per meter=11chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 100 | 125 | 150 | 200 | 200 |
| H | 277 | 327 | 377 | 477 | 577 |
| D | 248 | 273 | 298 | 348 | 398 |
| K | 428 | 500 | 571 | 643 | 785 |

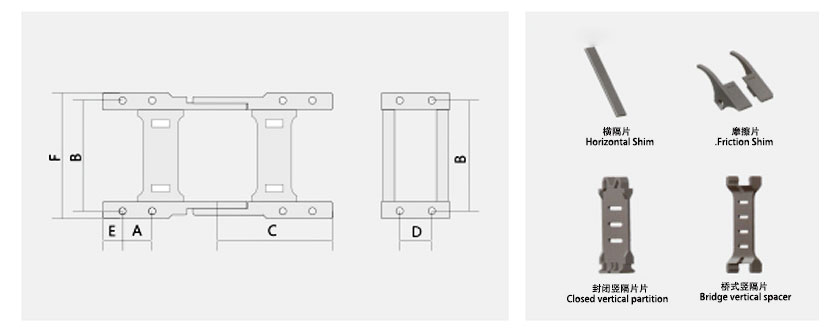

選配的接頭要裝方式
系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑(R) Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 55 | 50 | 75 | 80 | 91 | Q：75 100 125 150 200 250 F：100 125 150 200 250 | Q/F | 6 | 30 | 69 | 110 | 30 | 17 | 83 | QL55Q.1.50.K.34PZ |
| 2 | 55 | 60 | 75 | 90 | 91 | Q | 6 | 30 | 78 | 110 | 30 | 17 | 93 | QL55Q.1.60.K.34PZ | |
| 3 | 55 | 75 | 75 | 105 | 91 | Q/F | 6 | 30 | 94 | 110 | 30 | 17 | 108 | QL55Q.1.75.K.34PZ | |
| 4 | 55 | 100 | 75 | 130 | 91 | Q/F | 6 | 30 | 119 | 110 | 30 | 17 | 133 | QL55Q.1.100.K.34PZ | |
| 5 | 55 | 125 | 75 | 155 | 91 | Q/F | 6 | 30 | 144 | 110 | 30 | 17 | 158 | QL55Q.1.125.K.34PZ | |
| 6 | 55 | 150 | 75 | 180 | 91 | Q/F | 6 | 30 | 169 | 110 | 30 | 17 | 183 | QL55Q.1.150.K.34PZ | |
| 7 | 55 | 175 | 75 | 205 | 91 | Q/F | 6 | 30 | 194 | 110 | 30 | 17 | 208 | QL55Q.1.200.K.34PZ | |
| 8 | 55 | 200 | 75 | 230 | 91 | Q/F | 6 | 30 | 219 | 110 | 30 | 17 | 233 | QL55Q.1.200.K.34PZ | |
| 9 | 55 | 250 | 75 | 280 | 91 | Q/F | 6 | 30 | 269 | 110 | 30 | 17 | 283 | QL55Q.1.250.K.34PZ | |
| 10 | 55 | 300 | 75 | 300 | 91 | Q | 6 | 30 | 319 | 110 | 30 | 17 | 333 | QL55Q.1.300.K.34PZ | |
| 11 | 55 | 400 | 75 | 400 | 91 | Q | 6 | 30 | 419 | 110 | 30 | 17 | 433 | QL55Q.1.400.K.34PZ | |
強力型拖鏈系列結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.另可提供分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠?qū)?nèi)置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
強力型拖鏈系列特性：
1.具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
2.抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
3.運行速度和加速度（具體速度、加速度視運行情況而定）。
4.運行壽命長。
