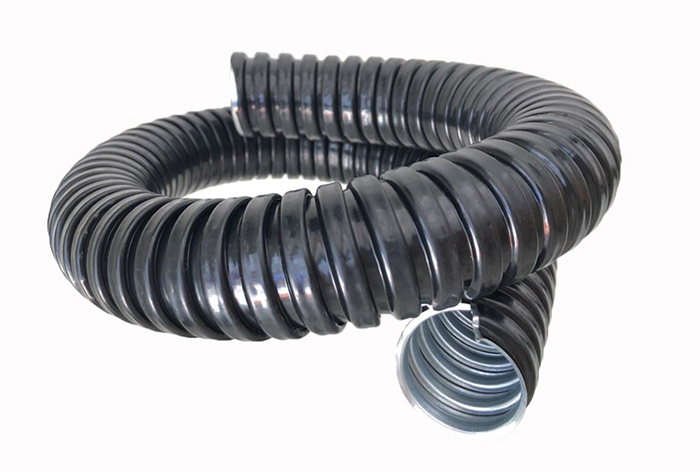

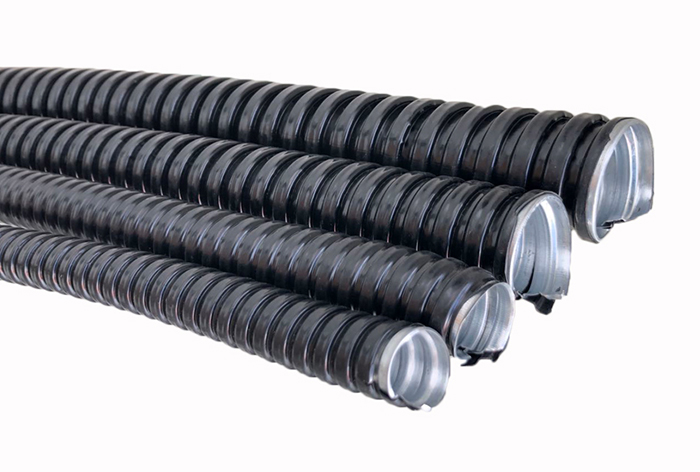

包塑軟管介紹
包塑金屬軟管內層采用不銹鋼軟管或鍍鋅軟管及特殊絕緣處理，外層采用PVC原料（抗紫外線、防老化）。
顏色：黑色、灰色 ，其它顏色可選。
使用溫度范圍：-40℃~+160℃ 。
 |  |  |

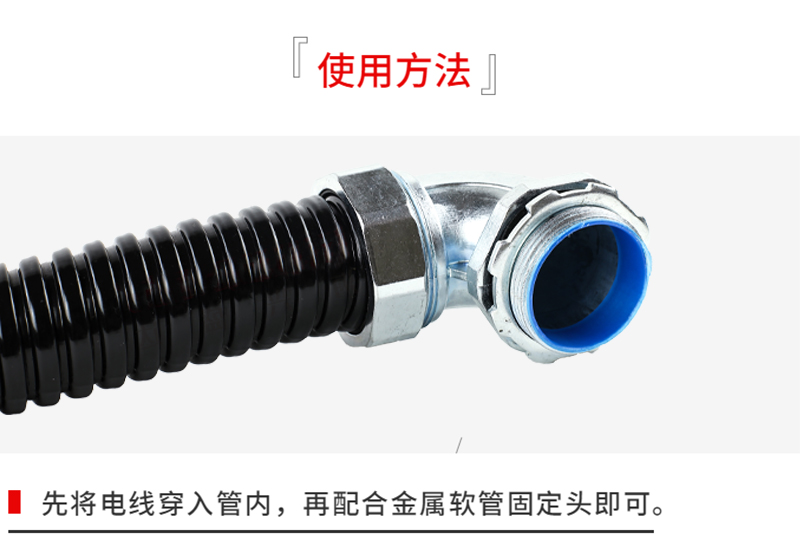

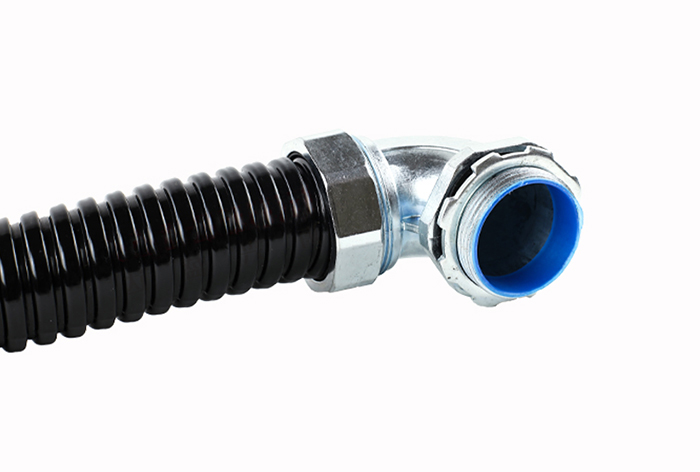

| ▲包塑管帶接頭圖片 | ▲包塑管帶接頭圖片 | ▲包塑管帶接頭圖片 |
包塑軟管參數
Order No.Black 訂貨號*黑色 | Order No.Grey 訂貨號*灰色 | Metric 公制規格 | G system 英制規格 | Outer Diameter and Tolerance 外徑及允許偏差 | Natural Curve 自然彎曲 | Max Axial Pull zui大軸向拉力（N） | Packging Unit 包裝單位（M) |
| HXSD-JSH-304-6B | HXSD-JSH-304-6G | Φ6 | 3/16" | 8.8±0.25 | 40.0 | 335 | 200 |
| HXSD-JSH-304-8B | HXSD-JSH-304-8G | Φ8 | 1/4" | 11.3±0.30 | 45.0 | 470 | 100 |
| HXSD-JSH-304-10B | HXSD-JSH-304-10G | Φ10 | 5/16" | 14.8±0.30 | 55.0 | 590 | 100 |
| HXSD-JSH-304-13B | HXSD-JSH-304-13G | Φ13 | 3/8" | 16.5±0.35 | 65.0 | 765 | 100 |
| HXSD-JSH-304-16B | HXSD-JSH-304-16G | Φ13 | 1/2" | 20.3±0.35 | 85.0 | 940 | 100 |
| HXSD-JSH-304-20B | HXSD-JSH-304-20G | Φ20 | 3/4" | 24.3±0.40 | 100.0 | 1180 | 50 |
| HXSD-JSH-304-25B | HXSD-JSH-304-25G | Φ25 | 1" | 29.5±0.45 | 120.0 | 1450 | 50 |
| HXSD-JSH-304-32B | HXSD-JSH-304-32G | Φ32 | 1 1/4" | 37.8±0.50 | 150.0 | 1885 | 25 |
| HXSD-JSH-304-38B | HXSD-JSH-304-38G | Φ38 | 1 1/2" | 44.7±0.60 | 180.0 | 2240 | 25 |
| HXSD-JSH-304-51B | HXSD-JSH-304-51G | Φ51 | 2" | 58.2±1.00 | 220.0 | 3000 | 20 |
| HXSD-JSH-304-64B | HXSD-JSH-304-64G | Φ64 | 2 1/2" | 71.4±1.50 | 310.0 | 3770 | 20 |
| HXSD-JSH-304-75B | HXSD-JSH-304-75G | Φ75 | 3" | 85.6±2.00 | 350.0 | 4400 | 20 |
| HXSD-JSH-304-100B | HXSD-JSH-304-100G | Φ100 | 4" | 110.0±3.0 | 410.0 | 4700 | 10 |
| HXSD-JSH-304-125B | HXSD-JSH-304-125G | Φ125 | 5" | 135.5±3.0 | 460.0 | 5 | |
| HXSD-JSH-304-150B | LNE-JSB-150 | Φ150 | 6" | 160.5±4.0 | 500.0 | 5 |

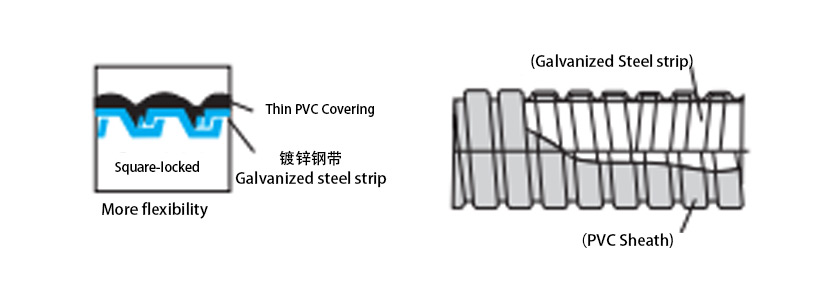

▲包塑管金屬軟管
Order No.Black 訂貨號*黑色 | Order No.Grey 訂貨號*灰色 | Metric 公制規格 | G system 英制規格 | Outer Diameter and Tolerance 外徑及允許偏差 | Natural Curve 自然彎曲 | Max Axial Pull zui大軸向拉力（N） | Packging Unit 包裝單位（M) |
| HXSD-JSH-304-6B | HXSD-JSH-304-6G | Φ6 | 3/16" | 8.8±0.25 | 40.0 | 335 | 200 |
| HXSD-JSH-304-8B | HXSD-JSH-304-8G | Φ8 | 1/4" | 11.3±0.30 | 45.0 | 470 | 100 |
| HXSD-JSH-304-10B | HXSD-JSH-304-10G | Φ10 | 5/16" | 14.8±0.30 | 55.0 | 590 | 100 |
| HXSD-JSH-304-13B | HXSD-JSH-304-13G | Φ13 | 3/8" | 16.5±0.35 | 65.0 | 765 | 100 |
| HXSD-JSH-304-16B | HXSD-JSH-304-16G | Φ13 | 1/2" | 20.3±0.35 | 85.0 | 940 | 100 |
| HXSD-JSH-304-20B | HXSD-JSH-304-20G | Φ20 | 3/4" | 24.3±0.40 | 100.0 | 1180 | 50 |
| HXSD-JSH-304-25B | HXSD-JSH-304-25G | Φ25 | 1" | 29.5±0.45 | 120.0 | 1450 | 50 |
| HXSD-JSH-304-32B | HXSD-JSH-304-32G | Φ32 | 1 1/4" | 37.8±0.50 | 150.0 | 1885 | 25 |
| HXSD-JSH-304-38B | HXSD-JSH-304-38G | Φ38 | 1 1/2" | 44.7±0.60 | 180.0 | 2240 | 25 |
| HXSD-JSH-304-51B | HXSD-JSH-304-51G | Φ51 | 2" | 58.2±1.00 | 220.0 | 3000 | 20 |
| HXSD-JSH-304-64B | HXSD-JSH-304-64G | Φ64 | 2 1/2" | 71.4±1.50 | 310.0 | 3770 | 20 |
| HXSD-JSH-304-75B | HXSD-JSH-304-75G | Φ75 | 3" | 85.6±2.00 | 350.0 | 4400 | 20 |

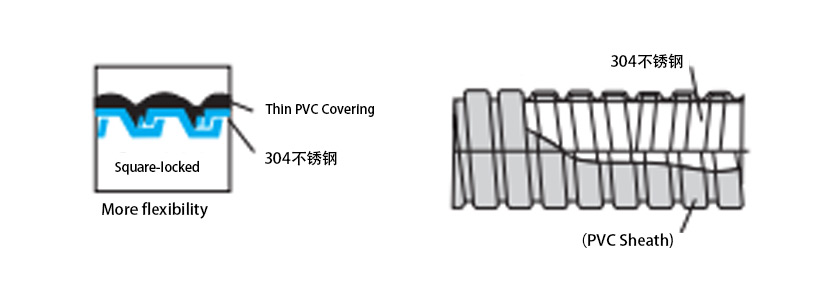

▲不銹鋼包塑管金屬軟管
|

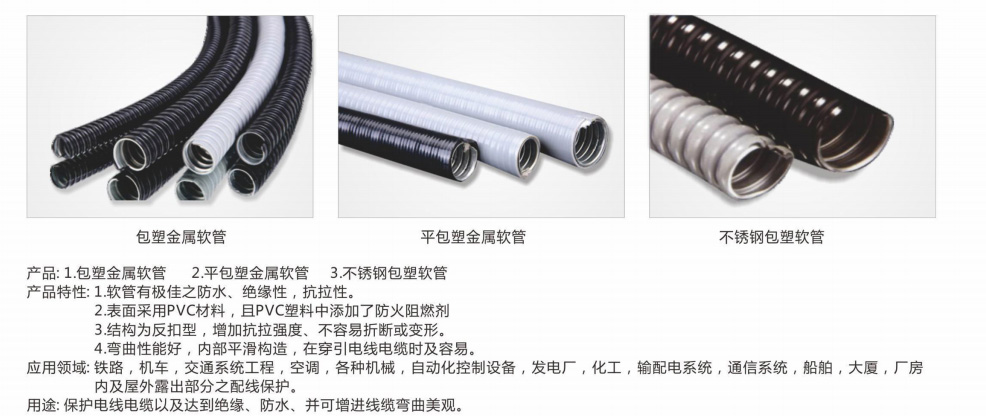

特性及優勢：
1、包塑軟管有很好的之防水、絕緣性，抗拉性。 2、包塑軟管表面采用PVC材料，且PVC塑料中添加了防火阻燃劑。 3、包塑軟管結構為單扣和雙扣型，增加抗拉強度、不容易折斷或變形。 4、包塑軟管彎曲性能好，內部平滑構造，在穿引電線電纜時容易通過。 5、包塑軟管防水、防油、防腐蝕，密封性好。產品美觀，結構緊密，廣泛應用于精密儀器儀表配線、電力、電線、塑料、橡膠等行業的電線及電器保護。 應用領域有鐵路、機車、交通系統工程、空調、各種機械、自動化控制設備、發電、化工、輸配電系統、通信系統、船舶、大廈，廠房內及屋外露出部分之配線保護。 保護電線電纜以達到絕緣、防水的目的，并可增進線纜彎曲美觀。 |
